Piezo-Proportionalventile
Die Basiskomponente für viele Medizintechnik-Applikationen
- Extrem niedrige, elektrische Leistungsaufnahme (keine Eigenerwärmung)
- Regelung ab 0 bar (Vakuumausführung verfügbar)
- Hohe Druckregel-Stabilität
Die piezogesteuerten Proportionalventile der Baureihe Tecno sind 3-Wege-Druckventile und verfügen über eine integrierte elektronische Druckregelung sowie einen Drucksensor am Ausgang. Damit kann ein pneumatischer Ausgangsdruck in Abhängigkeit eines elektrischen Steuersignals (Sollwert) geregelt werden. Der Drucksensor misst dabei den aktuellen Ausgangsdruck, die Elektronik regelt ihn mit einer hohen Genauigkeit und Dynamik – bei geringer Leistungsaufnahme. Dies ermöglicht eine prozessabhängige Druckeinstellung über eine Anlagensteuerung.
HOERBIGER fertigt die Tecno Ventile automatisiert auf Präzisionsanlagen in Reinraumumgebung. Zum Einsatz kommen nur hochwertige Werkstoffe. Eine einhundertprozentige Ausgangsprüfung und sorgfältige Kalibrierung aller Komponenten sowie die Rückverfolgbarkeit aller Fertigungs- und Prüfprozesse geben dem Anwender Sicherheit.

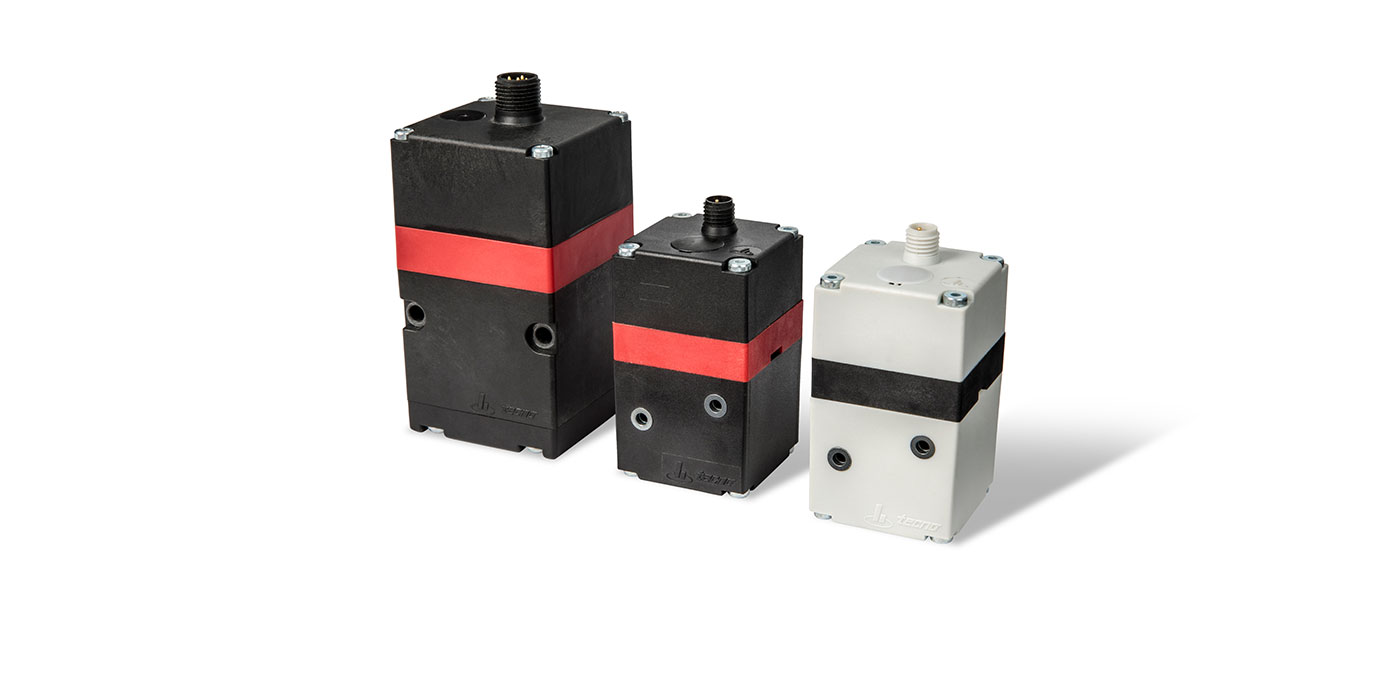

Das Produktportfolio umfasst drei Varianten.
Vorteile der Tecno Ventile
- Dynamisches und präzises Regeln
- Kundenindividuelle Druckregelbereiche möglich
- Extrem niedrige, elektrische Leistungsaufnahme
- Keine Eigenerwärmung und Abwärme
- Zuverlässige Basiskomponente für viele Applikationen der Medizintechnik
- Regelung ab 0 bar (Vakuumausführung verfügbar)
- Sehr hohe Druckregel-Stabilität
- Nahezu unendliche Auflösung
- Batteriebetrieb möglich
- Leichte und kompakte Bauweise des Regelventils
Die Variante Tecno easy stellt den Einstieg in das Produktportfolio der piezogesteuerten Proportionalventile von HOERBIGER dar. Es handelt sich dabei um eine Best-Cost-Variante mit eingeschränkten Leistungsdaten.
- Funktion:
- 3-Wege-Proportional-Druckregelventil
- Dynamik:
- < 20 ms
- Genauigkeit:
- besser 2,5 %
- Reaktionszeit:
- < 20 ms
- Elektrische Leistungsaufnahme:
- max. 0,4 W
- Druckregelbereich(e):
- 0 bis 8 bar
- Durchfluss:
- bis 350 l/min
- Druckschalterfunktion:
- integriert
- Schutzart:
- IP 30
- Elektrische Ansteuerung
- Versorgung:
- 24 V DC
- Sollwerteingang:
- 0...10 V
- Istwertausgang:
- -
- Anschluss elektrisch:
- M8x1
Betriebsanleitung
Technisches Datenblatt
Produktinformation
Die Variante Tecno basic steht für gehobene Ansprüche in punkto Leistungsdaten.
- Funktion:
- 3-Wege-Proportional-Druckregelventil
- Dynamik:
- < 7 ms
- Genauigkeit:
- besser 0,5 %
- Reaktionszeit:
- < 7 ms
- Elektrische Leistungsaufnahme:
- max. 0,4 W
- Druckregelbereich(e):
- 0 bis 8 bar
- Durchfluss:
- bis 350 l/min
- Druckschalterfunktion:
- integriert
- Schutzart:
- IP 30
- Elektrische Ansteuerung
- Versorgung:
- 24 V DC, 12 V DC, 4 mA
- Sollwerteingang:
- 0 bis 10 V, 4 bis 20 mA (Zweileitertechnik)
- Istwertausgang:
- 0 bis 10 V
- Anschluss elektrisch:
- M8x1 (DIN 43650 Form C)
Betriebsanleitung
Technisches Datenblatt
Produktinformation
Das 3-Wege-Proportionalventil Tecno plus ist die leistungsfähigste Variante der piezogesteuerten Proportionalventile von HOERBIGER. Es nimmt mit einem Druckregelbereich von bis zu 10 bar und einer Durchflusskapazität von bis zu 1.600 l/min eine Ausnahmestellung ein.
- Funktion:
- 3-Wege-Proportional-Druckregelventil
- Dynamik:
- < 10 ms
- Genauigkeit:
- besser 0,5 %
- Reaktionszeit:
- < 10 ms
- Elektrische Leistungsaufnahme:
- max. 0,8 W
- Druckregelbereich(e):
- 0 bis 10 bar, Vakuum: -1 bis +6 bar
- Durchfluss:
- bis 1.600 l/min
- Druckschalterfunktion:
- integriert
- Schutzart:
- IP 65 (Abluft gefasst)
- Elektrische Ansteuerung
- Versorgung:
- 24 V DC
- Sollwerteingang:
- 0 bis 10 V, 4 bis 20 mA
- Istwertausgang:
- 0 bis 10 V
- Anschluss elektrisch:
- M12x1
Betriebsanleitung
Technisches Datenblatt
Technisches Datenblatt
Produktinformation
